美國PCB 740B02應變傳感器 產地：美國
PCB應變傳感器
傳統的應變傳感器基于應變計技術。為了在力或載荷測量應用中有效地測量應變值，使用完整的4元件應變計橋接電路。該配置稱為惠斯通電橋電路。惠斯通電橋的中頻輸出非常線性。這被認為是范圍的+ 100％到-100％。不幸的是，惠斯通電橋在上下極端范圍內變得非線性。因此，在嘗試進行測量時，可能會在端點之上產生重大誤差。在某些研發或控制應用中測量尤為重要。為避免上述錯誤問題，PCB制造石英壓電應變傳感器，在整個有用范圍內輸出相同的mV /微應變靈敏度。因此，提高了精度并且增強了可能在測量范圍的正極端發生的控制要求。RHM240和740B02系列傳感器是這些應用的應變傳感器。
特點： 應用：
測量機械結構的縱向應變 過程監控
控制壓力和其他過程 控制壓力和其他過程
監控質量，**性和可靠性 監控質量，**性和可靠性
堅固的結構可承受惡劣的工業環境 復合材料測試
簡單的安裝是非侵入性的
單螺栓螺釘或粘合劑安裝螺釘
可重復使用的ICP?應變計

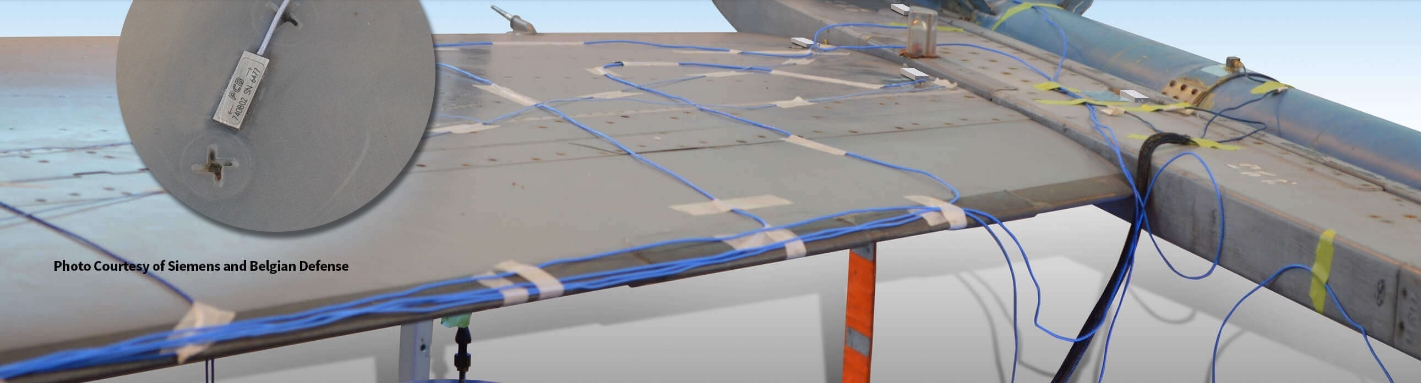

型號740B02 - 用于飛機，防御車輛和部件的動態測試
這種高分辨率動態替代粘合箔應變計在耐用的鈦外殼中使用石英傳感元件。它具有0.0006微應變分辨率，5伏輸出，100kHz頻率響應和0.5克質量的輕型測試物品。可重復使用的傳感器附帶校準證書，在60秒內連接到試樣，并在10秒內移除。
快速設置
校準
可重復使用
美國PCB 740B02應變傳感器:
ICP?壓電應變傳感器，鈦hsg
這種高分辨率動態替代粘合箔應變計在耐用的鈦外殼中使用石英傳感元件。它具有0.0006微應變分辨率，5伏輸出，100kHz頻率響應和0.5克質量的輕型測試物品。可重復使用的傳感器附帶校準證書，在60秒內連接到試樣，并在10秒內移除。
測量范圍：100pkμε
靈敏度：（±20％）50 mV /με
寬帶分辨率：0.6nε
| 英語： | SI： | ||
|---|---|---|---|
| 性能 | |||
| 靈敏度（±20％） | 50 mV /με | 50 mV /με | [3] |
| 測量范圍 | 100pkμε | 100pkμε | |
| 頻率范圍 | 0.5至100000赫茲 | 0.5至100000赫茲 | [4] |
| 寬帶分辨率（1至10000 Hz） | 0.6nε | 0.6nε | [2] |
| 非線性 | ≤1％ | ≤1％ | [1] |
| 橫向靈敏度 | ≤5％ | ≤5％ | [2] |
| 環境的 | |||
| 過載限制（沖擊） | ±10000克pk | ±98000 m /s2pk | |
| 溫度范圍 | -65至+ 250°F | -53至+ 121°C | |
| 加速度靈敏度 | 0.001με/ g | 0.0001με/（m /s2） | [2] [5] |
| 電動 | |||
| 激勵電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | <100歐姆 | <100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 放電時間常數 | 1至3秒 | 1至3秒 | |
| 頻譜噪聲（1 Hz） | 210pε/√Hz | 210pε/√Hz | [2] |
| 頻譜噪聲（10 Hz） | 70pε/√Hz | 70pε/√Hz | [2] |
| 頻譜噪聲（100 Hz） | 20pε/√Hz | 20pε/√Hz | [2] |
| 頻譜噪聲（1 kHz） | 5pε/√Hz | 5pε/√Hz | [2] |
| 頻譜噪聲（10 kHz） | 1pε/√Hz | 1pε/√Hz | [2] |
| 物理 | |||
| 傳感元素 | 石英 | 石英 | |
| 筑屋材料 | 鈦 | 鈦 | |
| 封口 | 環氧 | 環氧 | |
| 大小 - 寬度 | 0.2英寸 | 5.1毫米 | |
| 尺寸 - 長度 | 0.6英寸 | 15.2毫米 | |
| 大小 - 高度 | 0.07英寸 | 1.8毫米 | |
| 重量 | 0.02盎司 | 0.5克 | [2] |
| 電連接器 | 整體電纜 | 整體電纜 | |
| 電氣連接位置 | 側 | 側 | |
| 安裝 | 膠粘劑 | 膠粘劑 | |
| 電纜長度 | 10英尺 | 3米 | |
| 電纜類型 | 030同軸 | 030同軸 | |
